產品介紹

JD-361-A型熱芯盒射芯機是一種垂直分型、半自動、上翻模、手動取芯式熱芯盒射芯機，它適用于閥門、水龍頭、五金件、液壓、氣動行業中小工件多品種芯的要求，對樹脂系列熱芯盒砂、覆膜砂芯都能適用。特別是能滿足鑄銅鋁行業、采用三組份樹脂、形狀復雜、結構強度低的熱芯盒工藝制芯要求，（適用于流動性差的型砂）。

3-2主要組成

1.砂斗：

   砂斗（1-T58）位于立柱（1-T01）的上側，作儲存及輸送砂芯之用。它是一個方錐槽。

2.射砂裝置：

   當擺臂（1-T18）擺到砂斗座（1-T19）下面時，砂斗（1-T58）內的砂芯經砂斗口落入射砂管（1-T65）內；當擺臂（1-T18）擺到射砂位置，油缸（1-B38）動作，射砂進氣頭（1-T61）向下運動，壓緊大彈簧（1-T64），實現射砂動作。

3氣動控制系統:

1)整個驅動系統采用氣壓驅動裝置，利用氣體壓力驅動氣缸，完成整個工作過程，具有無噪聲、工作平穩等優點；

2)調整時間長短及氣體壓力的大小，實現加砂定量及輔助缸、射砂等工作狀態的調整，調整方便、工作可靠；

3)貯氣罐采用Q235鋼板，氣體貯藏于立柱（1-T01）里，它的工作壓力范圍0-1Mpa

產品屬性

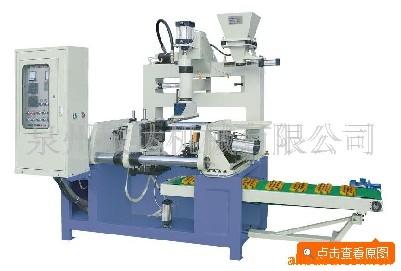

JD-361-A自動射芯機（配輸送帶）功能及技術參數

1、最大砂芯質量：6kg

2、最大芯盒尺寸：（400*280*200）mm

3、加熱功率：6.4kw

4、射頭下壓行程：＜30mm

5、開模行程：＜250mm

6、抽芯導桿最大行程：125mm

7、輸送帶（長×寬×高） （1650*400*100）mm

8、機器總功率：6.7kw

9、輸送帶上升角度：2°-4°

10、輸送速度：72mm/s

11、機器外形尺寸（長×寬×高）2110*1550*2080mm

使用及維護

JD-361-A射芯機的使用

5-1試機前的準備

1檢查空氣管道及電源是否已連接好;

2徹底清除機器上在安裝后可能留有的塵土，污垢，工具等;

3機器是否處于模具打開狀態，確保操作員的安全;

5-2模具的安裝與調節

1、左右模安裝：

根據芯盒的頂芯要求，先安放動、靜模頂芯桿，再各用4個M8內六角螺桿將左右模緊固于安裝板（加熱板）上，安裝動模時：

a 把控制面開關打到手動

b 將夾模氣缸前面的球閥關閉

c 啟動合模開關，頂芯桿回到位后，把合模開關打到中位即可

2、射板安裝：

用6個M8X30內六角螺釘與射頭連接，接上冷卻水管

3、模具調整

1) 中心調整：

將射頭移動到工作位，調節活動機架移動手輪，以及工作臺調節螺桿，將模具中心與射頭中心最準

2) 合模間隙調整：

調節定模定位螺桿，使左右半模合模清縫

4、抽芯活塊安裝與調整：

1）將活塊安裝移動到合適的位置，然后緊固

2）調節活塊移動上下死點并緊固

2）上下行程由限位桿調整

定期進行下列維護

1. 注意油霧器內，要經常保持一定油量；

2. 在每個工作班結束時，必須卸下射砂頭清理積砂，并吹除排氣塞內的粘砂；

3. 在每個工作班結束時，必須徹底清除工作臺、立柱上的積砂；

4. 在每個工作班結束時，必須清除砂斗內的余砂并將砂斗內壁擦干凈，以免積砂結硬而影響工作；

5. 在每個工作班結束時，必須把機器與總管道內的凝結水排凈；

6. 所有的電氣線路和接點必須經常檢查，否則電纜絕緣損壞盒接線端子松動會造成極大損失；

7. 機器每月進行一次小修，檢查各密封面；

8. 經常清理消聲器中的積砂，保證其順暢；

其他說明

序號 故障 排除方法

1 開合模不工作 檢查氣壓是否達到標準，翻轉模感應開關是否感應到，電磁閥是否有標準電壓或卡住

2 搖臂不工作 檢查電磁閥是否有標準電壓或卡住

3 射頭壓緊不工作 檢查搖臂出感應器是否有工作，電磁閥是否有標準電壓或卡住

4 射砂不工作 檢查電磁閥是否有標準電壓或雙聯過濾器的壓力有沒有比氣箱壓力低

5 落砂工作 檢查電磁閥是否有標準電壓

6 振動電機不工作 檢查接觸器是否吸合，電機是否卡住或燒毀

7 左右模不加熱 檢查接觸器是否吸合，三相電壓是否標準，溫控表是否工作，熱電偶是否正常，發熱管是否燒毀

8 抽芯不工作 檢查電磁閥是否有標準電壓或卡住
